型号CL5321GFWC6 |
|||||
|
设计规范 |
|||||
|
设计标准 |
GB18564.1-2019《道路运输液体危险货物罐式车辆 第一部分：金属常压罐体技术要求》 |
||||
|
装载介质 |
8类危险品介质（AT型车辆） |
||||
|
装卸料形式 |
上装下卸 |
||||
|
整车尺寸(mm) |
|||||
|
总质量(kg) |
32000 |
||||
|
整备质量(kg) |
13005 |
||||
|
额定载质量(kg) |
18800,18865 |
||||
|

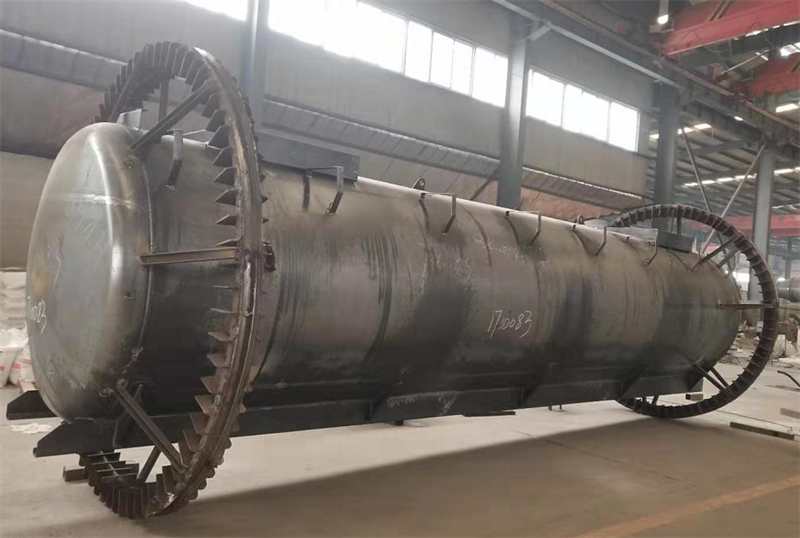

罐体 |
|||||
|
公告罐体容积 |
18.5立方 |
||||
|
实际罐体容积 |
18.5立方（指灌满水的容积） |
||||
|
罐体截面 |
圆形（按公告） |
||||
|
筒体 |
碳钢Q235 4.2mm |
||||
|
封头 |
碳钢Q235 4.75mm |
||||
|
防浪板 |
碳钢Q235 4.2mm |
||||
|
内部衬塑材料 |
聚乙稀 |
||||
|
衬塑厚度 |
16mm |
||||
|
管路及附件 |
|||||
|

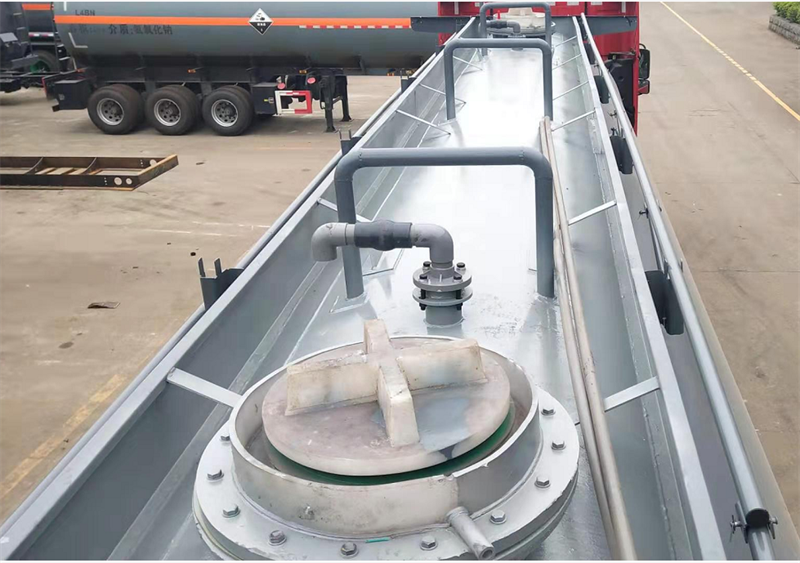

人孔及数量 |
2个全塑 |
||||
|
呼吸阀 |
一个不锈钢安全阀爆破片 |
||||
|
下装卸 |
下卸 |
||||
|
安全底阀 |
不锈钢四氟海底阀壹只带5公里自动关闭装置 |
||||
|
卸料阀 |
后尾部左右自流配3寸四氟球阀 |
||||
|
附件 |
|||||
|
罐顶护栏 |
升降护栏 |
||||
|
软管存放箱 |
PP软管箱，左右侧各1件 |
||||
|
卸料软管 |
3寸钢丝软管 |
||||
|
罐外爬梯 |
外部后爬梯 |
||||
|
工具箱 |
1个 |
||||
|
备胎架 |
/ |
||||
|
挡泥板 |
厂配铁制冲压型 |
||||
|
侧护栏 |
厂配铁制 |
||||
|
后保险杠 |
厂配铁制 |
||||
|
防火装置 |
4公斤灭火器，共2件 |
||||
|
防静电装置 |
导静电拖地带1根、导静电接线盘1只 |
||||
|
底盘部分 |
|||||
|
底盘型号 |
CA5320GYYP62K1L6T4E6 |
||||
|
CA6DK1-32E61 |
CA6DK1-32E61 |
||||
|
轮胎 |
12R22.5 18PR,295/80R22.5 18PR |
||||
|
电路系统 |
|||||
|
灯具 |
24V系统，7芯插座，LED灯具 |
||||
|
电路系统 |
防爆接线盒 |
||||
|
尾部保险杠左右分别安装了转向灯、刹车灯、倒车灯、行车灯及雾灯 |
|||||
|
线 |
电线全部用波纹管套封。 |
||||
|
制动系统 |
|||||
|
继动阀 |
厂标 |
||||
|
EBS |
厂标 |
||||
|
其他 |
厂标 |
||||
|
防腐保护 |
|||||
|
罐体内表面 |
清洗 |
||||
|
油漆 |
深灰防腐漆 |
||||
|
标贴 |
|||||
|
铭牌 |
厂标，公告铭牌 |
||||
|
客户标 |
根据客户要求制作 |
||||
|
标牌 |
厂标，菱形告示及方形告示 |
||||
|
罐体主标识 |
橙色反光带，罐体两侧及尾部 |
||||
|
红白反光标贴 |
3M反光贴 |
||||
|
公司标识 |
CL |
||||
|
随车文件/工具 |
|||||
|
罐检报告 |
罐体检测报告 |
||||
|
合格证 |
车辆合格证 |
||||
|
随车工具 |
一套 |
||||
